Наконечник троса 6х6 кутовий
Наконечник троса 6х6 кутовий
Кутовий шаровий шарнір може застосовуватися як наконечник троса або тяги при створенні рухомих з’єднань, які дозволяють деталям обертатися і переміщатися в різних напрямках.
Пропонуємо шарнірні кутові з’єднання для тросів та тяг DIN 71802:

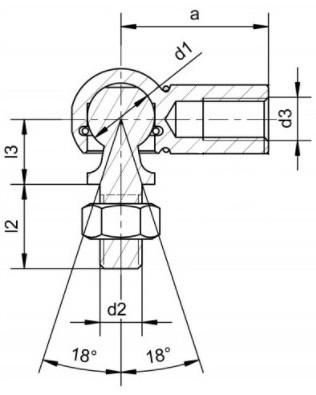

Основні характеристики шарніру:
| а | d1 | d2 | d3 | l2 | |
| М6х6 | 25 | 10 | 6 | 6 | 12,5 |
Наконечник троса 6х6 кутовий
Кутовий шаровий шарнір може застосовуватися як наконечник троса або тяги при створенні рухомих з’єднань, які дозволяють деталям обертатися і переміщатися в різних напрямках.
Пропонуємо шарнирні кутові з’єднання для тросів та тяг DIN 71802:
Основні характеристики шарніру:
| а | d1 | d2 | d3 | l2 | |
| М6х6 | 25 | 10 | 6 | 6 | 12,5 |
Кульові шарніри інших розмірів:
| а | d1 | d2 | d3 | l2 | |
| М5х5 | 22 | 8 | 5 | 5 | 10,2 |
| М6х8 | 30 | 13 | 6 | 8 | 16,5 |
| М8х6 | 30 | 13 | 8 | 6 | 16,5 |
| М8х8 | 30 | 13 | 8 | 8 | 16,5 |
| М10х10 | 35 | 16 | 10 | 10 | 20 |
